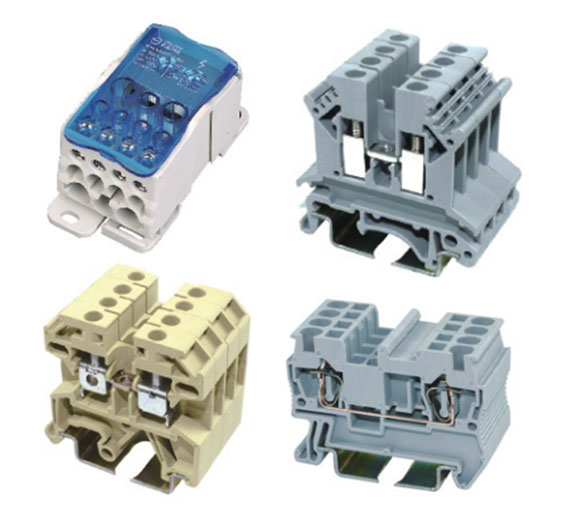

H型穿墻式接線端子廣泛應用于一些需要穿墻解決方案的場合：電源、濾波器、電氣控制柜等電子設備。絕緣性能好，防護等級高，用戶只需要直接在外部接線后即可進行工作，省去了許多不必要的接線步驟。UK系列接線端子的絕緣材料用改性的尼龍（PA66），可接4mm2導線電壓為800V電流為41A的電器連接產品

絕緣材料用改性的尼龍（PA66），具有良好的電氣性能和機械性能。螺絲用高強度的銅合金制成，導電體用電解銅制成，壓線框用抗應力裂縫腐蝕的合金銅制成，這些金屬表面還鍍錫或鍍鎳加以保護。全銅接線端子可避免鋼制金屬件和銅導線在潮濕的環境下的電池效應。端子中間有連接孔，可中心連接也可用邊插式連接件連接；可接4mm2導線電壓為800V電流為41A的電器產品

起開關作用的滑動金屬件能通過端子壓線框能承受最 大的工作電流，切換時用螺絲刀松開螺絲，移動滑塊就行，開關位置就一目了然；其兩端設有測試插座，配用相應的測試端頭就可以進行連接測試，測量電流時可不中斷操作?？山与妷簽?60V電流為57A的控制回路。

厚：6.2導線截面：0.2-4：32A：500V可安裝在U型或G型軌上，雙層型接線端子具有通用型端子在相同的位置上兩倍的接線容量，其上下兩層在設計上錯開了2.5mm的空間，不僅在視覺上條理分明，同時在上層接線的情況下，螺絲刀能在下層區域內很方便的接線作業，且標識清晰。

利用現有軌道式接線端子框式螺釘 連接技術，并加裝了電子元器件組成的電路，實現了光電過程的傳輸耦合。

自動控制的核心是控制單元必須與各傳感器和執行器可靠地隔離開，以免干擾，三門灣WUKG2光隔端子能夠很好地完成這一功能，并保證現場信號與電子控制裝置所要求的低電壓相匹配，還可以作過程控制的外圍設備與控制，信號和調節器裝置之間的接口元件，且適用于不同的電壓和功率范圍。

光隔端子具有控制端信號損耗下、切換頻率高、無機械觸點抖動、無磨損切換、絕緣電壓高、不怕振動、不受位置影響且壽命長等優點，因此在自動控制領域得到廣泛應用。

本標準等效采用國際標準IEC455（1988）《設備接線端子和特定導線線端的識別及應用字母數字系統的通則》。

適用范圍

本標準規定了識別電器設備（以下簡稱設備）接線端子的各種方法，并制訂了以字母數字系統識別設備接線端子和特定導線線端的通則。

本標準適用于設備（如電阻器、熔斷器、繼電器、接觸器、變壓器、旋轉電機等）和這些設備的組合體的接線端子的識別標記，也適用于特定導線線端的識別。

必要時，這些通則對某些產品的詳細應用和必要的輔助識別方法可在有關的標準中給出。
